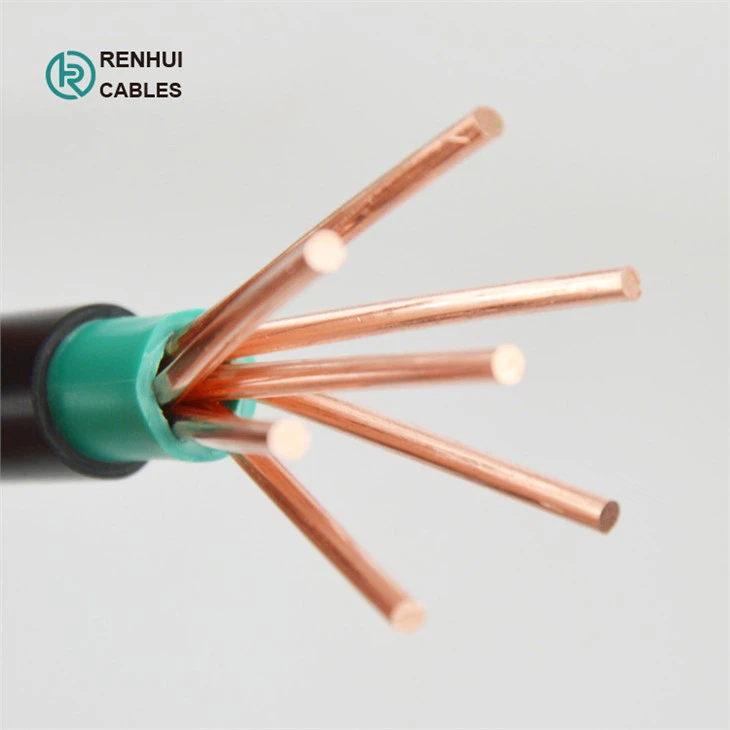

câble électrique basse tension, CU/LSZH/LSZH,0.6/1 kV, IEC 60502-1.
Application (câble sans halogène à faible dégagement de fumée):
Ces câbles sont utilisés pour l'alimentation électrique dans les systèmes d'installation basse tension. Ils conviennent pour une installation à l'intérieur et à l'extérieur, dans des conduits de câbles, sous terre, dans des postes électriques et de commutation, des distributions d'énergie locales, des installations industrielles, où il n'y a aucun risque de mécanique dégâts.
Construction(câble sans halogène à faible dégagement de fumée):
Conducteurs
Conducteur en cuivre massif classe 1, conducteur en cuivre toronné classe 2 selon IEC 60228, BS EN 60228.
Isolation
Le matériau et l'épaisseur du LSZH doivent être conformes à la norme CEI 60502 ou BS 5467 pour un fonctionnement continu à 90 degrés.
Code de couleur
Code Couleur (1) :
1 noyau : transparent, rouge ou noir
2 noyaux : rouge, noir
3 noyaux : rouge, jaune, bleu
4 noyaux : rouge, jaune, bleu, noir
5 noyaux : rouge, jaune, bleu, noir, vert
Au-dessus de 5 noyaux : noyaux noirs avec chiffres blancs
Code Couleur (2) :
1 noyau : Transparent, marron ou bleu
2 noyaux : marron ou bleu
3 noyaux : marron, noir, gris
4 conducteurs : bleu, marron, noir, gris
5 noyaux : vert/jaune, bleu, marron, noir, gris
Au-dessus de 5 noyaux : noyaux noirs avec chiffres blancs
Gaine extérieure
La gaine extérieure doit être en LSZH extrudé selon CEI 60502-1 ou Type 9 selon BS 6346/5467.
Paramètres de câble(câble électrique basse tension) :
| ||||
Section nominale | Diamètre du conducteur (env.) | Épaisseur nominale d'isolation | Épaisseur nominale de la gaine | Diamètre global (env.) |
mm² | millimètre | millimètre | millimètre | millimètre |
1x1.5 | 1.4 | 0.7 | 1.4 | 5.6 |
1x2.5 | 1.8 | 0.7 | 1.4 | 6.0 |
1x4 | 2.3 | 0.7 | 1.4 | 6.5 |
1x6 | 2.8 | 0.7 | 1.4 | 7.0 |
1x10 | 3.6 | 0.7 | 1.4 | 7.8 |
1x16 | 4.5 | 0.7 | 1.4 | 8.7 |
1x25 | 5.6 | 0.9 | 1.4 | 10.2 |
1x35 | 6.7 | 0.9 | 1.4 | 11.3 |
1x50 | 8.0 | 1 | 1.4 | 12.8 |
1x70 | 9.4 | 1.1 | 1.4 | 14.4 |
1x95 | 11.0 | 1.1 | 1.5 | 16.1 |
1x120 | 12.4 | 1.2 | 1.5 | 17.8 |
1x150 | 13.8 | 1.4 | 1.6 | 19.8 |
1x185 | 15.3 | 1.6 | 1.6 | 21.8 |
1x240 | 17.5 | 1.7 | 1.7 | 24.4 |
1x300 | 19.5 | 1.8 | 1.8 | 26.7 |
1x400 | 22.6 | 2 | 1.9 | 30.5 |
1x500 | 25.2 | 2.2 | 2.0 | 33.7 |
1x630 | 28.3 | 2.4 | 2.2 | 37.4 |
1x800 | 31.9 | 2.6 | 2.3 | 41.7 |
1x1000 | 35.7 | 2.8 | 2.4 | 46.2 |
| ||||
Section nominale | Diamètre du conducteur (env.) | Épaisseur nominale d'isolation | Épaisseur nominale de la gaine | Diamètre global (env.) |
mm² | millimètre | millimètre | millimètre | millimètre |
2x1.5 | 1.4 | 0.7 | 1.8 | 9.2 |
2x2.5 | 1.8 | 0.7 | 1.8 | 10.0 |
2x4 | 2.3 | 0.7 | 1.8 | 11.0 |
2x6 | 2.8 | 0.7 | 1.8 | 12.0 |
2x10 | 3.6 | 0.7 | 1.8 | 13.6 |
2x16 | 4.5 | 0.7 | 1.8 | 15.4 |
2x25 | 5.6 | 0.9 | 1.8 | 18.4 |
2x35 | 6.7 | 0.9 | 1.8 | 20.6 |
2x50 | 8.0 | 1 | 1.8 | 23.6 |
2x70 | 9.4 | 1.1 | 1.8 | 26.8 |
2x95 | 11.0 | 1.1 | 1.9 | 30.2 |
2x120 | 12.4 | 1.2 | 2.0 | 33.7 |
2x150 | 13.8 | 1.4 | 2.2 | 37.5 |
2x185 | 15.3 | 1.6 | 2.3 | 41.6 |
2x240 | 17.5 | 1.7 | 2.5 | 46.7 |
2x300 | 19.5 | 1.8 | 2.6 | 51.4 |
2x400 | 22.6 | 2 | 2.9 | 58.9 |
| ||||
Section nominale | Diamètre du conducteur (env.) | Épaisseur nominale d'isolation | Épaisseur nominale de la gaine | Diamètre global (env.) |
mm² | millimètre | millimètre | millimètre | millimètre |
3x1.5 | 1.4 | 0.7 | 1.8 | 9.6 |
3x2.5 | 1.8 | 0.7 | 1.8 | 10.5 |
3x4 | 2.3 | 0.7 | 1.8 | 11.6 |
3x6 | 2.8 | 0.7 | 1.8 | 12.6 |
3x10 | 3.6 | 0.7 | 1.8 | 14.4 |
3x16 | 4.5 | 0.7 | 1.8 | 16.3 |
3x25 | 5.6 | 0.9 | 1.8 | 19.5 |
3x35 | 6.7 | 0.9 | 1.8 | 21.9 |
3x50 | 8.0 | 1 | 1.8 | 25.1 |
3x70 | 9.4 | 1.1 | 1.9 | 28.7 |
3x95 | 11.0 | 1.1 | 2.0 | 32.4 |
3x120 | 12.4 | 1.2 | 2.1 | 36.1 |
3x150 | 13.8 | 1.4 | 2.3 | 40.3 |
3x185 | 15.3 | 1.6 | 2.4 | 44.6 |
3x240 | 17.5 | 1.7 | 2.6 | 50.2 |
3x300 | 19.5 | 1.8 | 2.7 | 55.2 |
3x400 | 22.6 | 2 | 3.0 | 63.3 |
| ||||
Section nominale | Diamètre du conducteur (env.) | Épaisseur nominale d'isolation | Épaisseur nominale de la gaine | Diamètre global (env.) |
mm² | millimètre | millimètre | millimètre | millimètre |
4x1.5 | 1.4 | 0.7 | 1.8 | 10.4 |
4x2.5 | 1.8 | 0.7 | 1.8 | 11.3 |
4x4 | 2.3 | 0.7 | 1.8 | 12.5 |
4x6 | 2.8 | 0.7 | 1.8 | 13.7 |
4x10 | 3.6 | 0.7 | 1.8 | 15.7 |
4x16 | 4.5 | 0.7 | 1.8 | 17.8 |
4x25 | 5.6 | 0.9 | 1.8 | 21.5 |
4x35 | 6.7 | 0.9 | 1.8 | 24.1 |
4x50 | 8.0 | 1 | 1.8 | 27.8 |
4x70 | 9.4 | 1.1 | 2.0 | 32.0 |
4x95 | 11.0 | 1.1 | 2.1 | 36.1 |
4x120 | 12.4 | 1.2 | 2.3 | 40.2 |
4x150 | 13.8 | 1.4 | 2.4 | 44.9 |
4x185 | 15.3 | 1.6 | 2.6 | 49.8 |
4x240 | 17.5 | 1.7 | 2.8 | 56.0 |
4x300 | 19.5 | 1.8 | 3.0 | 61.7 |
4x400 | 22.6 | 2 | 3.2 | 70.7 |
| ||||
Section nominale | Diamètre du conducteur (env.) | Épaisseur nominale d'isolation | Épaisseur nominale de la gaine | Diamètre global (env.) |
mm² | millimètre | millimètre | millimètre | millimètre |
5x1.5 | 1.4 | 0.7 | 1.8 | 11.2 |
7x1.5 | 1.4 | 0.7 | 1.8 | 12.0 |
10x1.5 | 1.4 | 0.7 | 1.8 | 14.8 |
12x1.5 | 1.4 | 0.7 | 1.8 | 15.2 |
14x1.5 | 1.4 | 0.7 | 1.8 | 16.0 |
19x1.5 | 1.4 | 0.7 | 1.8 | 17.6 |
21x1.5 | 1.4 | 0.7 | 1.8 | 18.4 |
24x1.5 | 1.4 | 0.7 | 1.8 | 20.4 |
30x1.5 | 1.4 | 0.7 | 1.8 | 21.6 |
40x1.5 | 1.4 | 0.7 | 1.8 | 26.0 |
48x1.5 | 1.4 | 0.7 | 1.8 | 26.4 |
61x1.5 | 1.4 | 0.7 | 1.9 | 29.0 |
5x2.5 | 1.8 | 0.7 | 1.8 | 12.2 |
7x2.5 | 1.8 | 0.7 | 1.8 | 13.2 |
10x2.5 | 1.8 | 0.7 | 1.8 | 16.4 |
12x2.5 | 1.8 | 0.7 | 1.8 | 16.9 |
14x2.5 | 1.8 | 0.7 | 1.8 | 17.7 |
19x2.5 | 1.8 | 0.7 | 1.8 | 19.6 |
21x2.5 | 1.8 | 0.7 | 1.8 | 20.6 |
24x2.5 | 1.8 | 0.7 | 1.8 | 22.8 |
30x2.5 | 1.8 | 0.7 | 1.8 | 24.1 |
40x2.5 | 1.8 | 0.7 | 1.9 | 29.4 |
48x2.5 | 1.8 | 0.7 | 1.9 | 29.9 |
61x2.5 | 1.8 | 0.7 | 2.0 | 32.8 |
Paquet : Exporter des tambours en bois.
