Câble coaxial

Qu'est-ce que le câble coaxial

Un câble coaxial est un câble électrique avec un conducteur en cuivre et un blindage isolant autour de lui et un treillis métallique tressé qui empêche les interférences de signal et la diaphonie. Le conducteur central en cuivre est utilisé pour la transmission des signaux et l'isolant est utilisé pour isoler le conducteur en cuivre. L'isolant est entouré d'un conducteur métallique tressé qui aide à empêcher les interférences des signaux électriques et à empêcher les interférences.

Avantages du câble coaxial

01/

Faible perte de signal :Le câble coaxial a un faible taux de perte de signal ; ainsi, même sur de longues distances, le signal est fort. il est parfait pour une utilisation dans les situations où les signaux doivent être envoyés sur de grandes distances, comme les réseaux de télévision par câble.

02/

Bande passante élevée:Le câble coaxial a une bande passante élevée, permettant la transmission rapide et efficace d'énormes quantités de données. Cela le rend parfait pour une utilisation dans des applications gourmandes en données et des connexions Internet haut débit.

03/

Immunisé contre les interférences :Le câble coaxial est insensible aux interférences provenant de sources extérieures, notamment aux interférences radio et électromagnétiques. Cela le rend parfait pour une utilisation dans des conditions électriques bruyantes, comme celles que l’on trouve à côté des lignes électriques ou dans les usines.

04/

Polyvalent:Le câble coaxial a de nombreuses utilisations, notamment les connexions Internet haut débit, les réseaux de télévision par câble et les systèmes de sécurité.

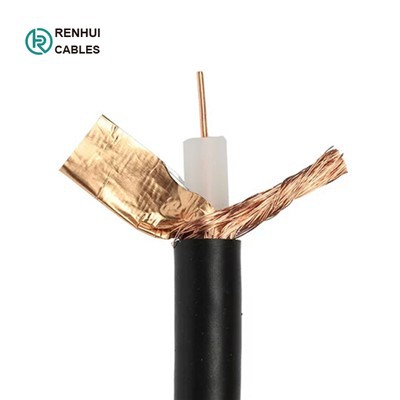

Câble coaxial RG58

Le câble coaxial est utilisé comme ligne de transmission pour les signaux de radiofréquence. Ses

Ajouter à la demande
Câble coaxial RG174

Le câble coaxial est utilisé comme ligne de transmission pour les signaux de radiofréquence. Ses

Ajouter à la demande
Câble Coaxial RG 59 B/U

Application : Pour une installation à l'intérieur ainsi que dans des zones industrielles dans des

Ajouter à la demande

Catégorie de produit

derniers produits

Contactez-nous

Tél: +8615006408062
Courriel : cable@renhuicable.com
Ajouter : Bâtiment M7, parc industriel de l'économie numérique de Jingdong, rue Cuizhai, zone de démarrage, ville de Jinan, province du Shandong, Chine.

Pourquoi nous choisir

Équipe expérimentée

Notre équipe d’ingénieurs et de techniciens possède des années d’expérience dans l’industrie et nous mettons à profit cette expertise pour fournir à nos clients les meilleures solutions possibles.

Service client exceptionnel

Nous sommes fiers de fournir un service client et un support technique exceptionnels à nos clients, garantissant qu'ils vivent une expérience fluide et sans tracas.

Produits de qualité

Nous utilisons uniquement des matériaux de la plus haute qualité et des techniques de fabrication avancées pour fabriquer des produits fiables, durables et répondant aux normes les plus élevées.

Prix compétitif

Nous avons une équipe d'approvisionnement professionnelle et une équipe de comptabilité analytique, qui s'efforcent de réduire les coûts et les bénéfices et de vous fournir un bon prix.

Le développement durable

Établir une bonne réputation et une bonne valeur de marque dans l'industrie et promouvoir le développement durable, stable, rapide et sain de l'entreprise.

Solution unique

Depuis le début de la demande et tout au long du processus jusqu'à la réception de la marchandise. nous nous engageons à vous soutenir à chaque étape du processus.

Types de câbles coaxiaux

Câble coaxial rigide :Le conducteur central du câble coaxial Hardline est en cuivre, en argent et a un diamètre plus grand que celui des autres câbles coaxiaux.

Câble coaxial flexible :Les câbles coaxiaux flexibles sont très flexibles et le conducteur interne est entouré d'un polymère flexible.

Câble coaxial semi-rigide :Le câble coaxial semi-rigide utilise une gaine extérieure en cuivre solide avec un diélectrique en polytétrafluoroéthylène.

Câble coaxial formable :C'est une alternative au câble semi-rigide, au lieu d'une gaine extérieure en cuivre rigide, une gaine métallique flexible est utilisée.

Câble Twinaxial :Il comporte deux conducteurs centraux dans le noyau et un seul noyau externe et diélectrique. ces câbles sont les meilleurs pour la transmission numérique et vidéo basse fréquence.

Câble triaxial :Il est également connu sous le nom de Triax. Il ressemble beaucoup à un câble coaxial, mais avec une tresse de cuivre supplémentaire ajoutée, la tresse fonctionne comme un bouclier et protège du bruit. Les câbles triaxiaux offrent plus de bande passante.

Câble coaxial rigide :Le câble coaxial rigide est composé de deux tubes de cuivre soutenus aux extrémités du câble et à intervalles fixes sur toute la longueur du câble à l'aide de supports en PTFE ou d'isolateurs à disque. Le câble coaxial rigide ne peut pas être plié. Il est principalement utilisé dans les systèmes de diffusion TV et FM.

Comment fonctionnent les câbles coaxiaux

Les câbles coaxiaux comportent des couches concentriques de conducteurs électriques et de matériau isolant. Cette construction garantit que les signaux sont enfermés dans le câble et empêche le bruit électrique d'interférer avec le signal.

La couche conductrice centrale est un mince fil conducteur, en cuivre massif ou tressé. Une couche diélectrique constituée d'un matériau isolant aux caractéristiques électriques bien définies entoure le fil. Une couche de blindage entoure ensuite la couche diélectrique avec une feuille métallique ou un treillis de cuivre tressé.

L'ensemble est enveloppé dans une enveloppe isolante. La couche de blindage métallique externe du câble coaxial est généralement mise à la terre dans les connecteurs aux deux extrémités pour protéger les signaux et servir de lieu de dissipation des signaux d'interférence parasites.

La conception des câbles coaxiaux dépend du contrôle des dimensions et des matériaux du câble. Le contrôle de ces facteurs permet de créer une valeur fixe pour l'impédance caractéristique d'un câble coaxial. Les signaux haute fréquence sont partiellement réfléchis lors des disparités d'impédance, provoquant des erreurs.

L'impédance caractéristique est sensible à la fréquence du signal. Au-dessus de 1 GHz, le fabricant de câbles doit utiliser un diélectrique qui n'atténue pas trop le signal ni ne modifie l'impédance caractéristique de manière à créer des réflexions du signal.

Les caractéristiques électriques du câble coaxial dépendent de l'application et sont cruciales pour de bonnes performances. Deux impédances caractéristiques standards sont les suivantes :

50 ohms, utilisé dans des environnements de puissance modérée.
75 ohms, commun pour les connexions aux antennes et aux installations résidentielles.

À quoi sert le câble coaxial

Le câble coaxial est utilisé par les câblo-opérateurs, les compagnies de téléphone et les fournisseurs d'accès Internet. Ils sont nécessaires pour les applications nécessitant des transmissions radiofréquence, telles que :

Télévision par câble
Si vous disposez de la télévision par câble, les câbles coaxiaux transportent la vidéo et les données du câblodistributeur vers votre téléviseur. Ils sont également utilisés pour connecter votre téléviseur ou votre convertisseur numérique à une antenne personnelle.

Amplificateurs de signaux
Les amplificateurs de signal cellulaire utilisent une antenne extérieure, un amplificateur et une antenne intérieure pour amplifier le signal cellulaire et le diffuser encore plus fort à l'intérieur de votre maison, bureau ou véhicule. Des câbles coaxiaux sont utilisés pour connecter les trois composants. Ils aident à contourner le matériel bloquant le signal.

Wilson Amplifiers est le principal fournisseur de ces appareils. Consultez notre guide sur le fonctionnement d'un amplificateur de signal pour plus d'informations.

Internet par câble (à base de cuivre)
L'Internet par câble utilise un câble coaxial pour fournir Internet à votre maison. Le câble à base de cuivre est acheminé dans votre maison par le fournisseur de services de câble. Votre routeur ou modem câble se connecte à une prise coaxiale ou Ethernet pour recevoir le signal. Vous pouvez ensuite connecter vos appareils au routeur ou vous connecter via WiFi pour un accès Internet rapide.

Radioamateur
La radioamateur est un moyen permettant aux gens de communiquer sur les ondes. Le câble coaxial connecté à l'antenne fournit un signal plus fort. Les radioamateurs peuvent être installés au milieu de nulle part et ne nécessitent pas de technologie Internet ou de téléphone portable.

Systèmes RF de base
Les ondes RF (radiofréquence) sont générées lorsqu'un courant alternatif traverse un matériau conducteur. Les câbles coaxiaux transportent des signaux radiofréquence. Ils peuvent être utilisés avec n’importe quel système RF.

Comprendre la conception et les fonctions des câbles coaxiaux

Les câbles coaxiaux sont un type de câble électrique composé d'un conducteur interne, d'une couche isolante, d'un blindage métallique et d'une couche isolante externe, tous disposés de manière concentrique. Le conducteur central transporte le signal, tandis que le blindage métallique garantit que le signal n'est pas affecté par les interférences électromagnétiques externes.

Les câbles coaxiaux ont généralement deux types de blindage :Feuille et tresse.

Le blindage en feuille utilise une fine couche d'aluminium, offrant une couverture à 100 % du câble. Il est généralement attaché à un support tel que le polyester pour ajouter résistance et robustesse.

Le blindage tressé implique des fils de cuivre tressés nus ou étamés, qui peuvent atteindre une couverture jusqu'à 95 %. Il est terminé sur place par sertissage ou serrage et parfois soudé.

Le blindage d'un câble coaxial répond à quatre objectifs fondamentaux :Pour conserver les courants électriques souhaités à l'intérieur, gardez les courants indésirables à l'extérieur, fournissez une surface intérieure plus uniforme au conducteur coaxial et réduisez les effets du bruit induit dans les câbles ou faisceaux de fils voisins.

Structure du câble coaxial

Conducteur central

Le conducteur central est un fil solide ou toronné en cuivre ou en aluminium, servant d'élément central pour la transmission du signal. Sa taille et le choix de son matériau dépendent de l'application spécifique et des caractéristiques électriques requises.

Couche isolante

Autour du conducteur central se trouve une couche isolante, généralement constituée de matériaux comme le polyéthylène (PE) ou le polytétrafluoroéthylène (PTFE). Cette couche empêche le conducteur central d'entrer en contact avec le blindage métallique, maintenant ainsi l'intégrité du signal et réduisant les pertes.

Blindage métallique

Une couche de blindage métallique, souvent en cuivre ou en aluminium, enveloppe la couche isolante. Il remplit deux objectifs principaux : premièrement, protéger le conducteur central des interférences externes, et deuxièmement, contenir et empêcher la fuite des champs électromagnétiques générés par le signal.

Gaine isolante extérieure

La gaine isolante extérieure agit comme un revêtement protecteur pour le câble coaxial, le protégeant des facteurs environnementaux tels que l'humidité, l'abrasion et les dommages physiques. Les matériaux couramment utilisés pour la gaine extérieure comprennent le polychlorure de vinyle (PVC) et les composés à faible dégagement de fumée et sans halogène (LSZH).

Caractéristiques électriques des câbles coaxiaux

Impédance
L'impédance est un facteur important dans les câbles coaxiaux, car elle fait référence à l'opposition posée au flux d'un courant alternatif. Les câbles coaxiaux ont généralement une impédance de 50 ou 75 ohms, selon l'application. Cette impédance caractéristique est essentielle pour maintenir l'intégrité du signal et minimiser les réflexions ou la perte de signal.

Atténuation
L'atténuation est la réduction de la force du signal lorsqu'il traverse le câble coaxial. Ce phénomène est dû à la résistance électrique, à la perte diélectrique et à la perte de rayonnement. Les câbles plus longs et les fréquences plus élevées ont tendance à avoir des valeurs d'atténuation plus élevées, ce qui peut entraîner une distorsion du signal s'il n'est pas correctement pris en compte lors de la sélection du câble.

Résistance
La résistance des câbles coaxiaux est influencée par les matériaux utilisés dans le conducteur interne et le blindage. Il joue un rôle dans la perte de puissance et l'atténuation du signal. En général, les matériaux à faible résistance tels que le cuivre sont préférés pour leur capacité à minimiser la perte de puissance et à maintenir l'intégrité du signal.

Inductance
L'inductance est la propriété des câbles coaxiaux liée à la génération d'un champ magnétique autour du câble en raison du flux de courant. Ce champ magnétique peut entraîner des interférences de signal et du bruit. Il est donc important de minimiser l'inductance du câble. Une valeur d'inductance inférieure aide à préserver l'intégrité du signal aux hautes fréquences.

Capacitance
La capacité des câbles coaxiaux résulte de l’interaction du conducteur interne, du diélectrique et du blindage externe. Cela peut affecter la transmission du signal en provoquant des déphasages et une dissipation. Des valeurs de capacité plus faibles sont souhaitables dans les applications haute fréquence, car elles aident à maintenir l'intégrité du signal et à minimiser la distorsion.

Constante diélectrique
La constante diélectrique d'un câble coaxial est liée à la capacité de son matériau isolant à stocker l'énergie électrique. Une constante diélectrique inférieure entraîne moins de distorsion et d'atténuation du signal. Les matériaux diélectriques courants dans les câbles coaxiaux comprennent l'air, le polyéthylène et le téflon, chacun ayant des constantes diélectriques et des caractéristiques de performance différentes.

Perméabilité
La perméabilité fait référence à la capacité du blindage d'un câble coaxial à résister à la pénétration du champ magnétique, ce qui affecte l'intégrité du signal. Le matériau et la configuration du blindage peuvent influencer la perméabilité. Un blindage adéquat des câbles est essentiel pour minimiser les interférences électromagnétiques et maintenir la qualité du signal.

Vagues actuelles
Les ondes de courant dans les câbles coaxiaux correspondent au mouvement des signaux électriques à travers le câble et sont influencées par des facteurs tels que l'impédance, l'atténuation et la constante diélectrique. Lorsque les ondes de courant rencontrent un changement d'impédance ou de propriétés diélectriques, des réflexions ou des pertes de signal peuvent se produire. Assurer une sélection et une conception appropriées des câbles permet de maintenir l’intégrité du signal et de réduire les pertes dues aux interactions des ondes de courant.

Quel est le meilleur : câble coaxial ou câble à fibre optique

Les deux types de câbles peuvent être utilisés pour transporter de la vidéo, de l'audio et d'autres formes de données, et tous deux peuvent vous offrir des avantages et des inconvénients distincts lors de la configuration de votre réseau.

Le choix de ce qui convient le mieux à votre situation dépend de la distance de votre connexion et de la quantité de données que vous enverrez. Les câbles à fibre optique transportent un signal sur plusieurs kilomètres avant de nécessiter un répéteur. Les pertes de signal sont plus élevées dans le câble coaxial, vous devez donc l'utiliser sur des distances plus courtes. Les câbles à fibres optiques transportent beaucoup plus d’informations et sont également plus chers. Les câbles à fibre optique sont moins fréquents dans les environnements résidentiels et grand public que les câbles coaxiaux, mais les réseaux à fibre optique continuent de se développer dans les réseaux du monde entier.

Les câbles coaxiaux sont faciles à installer et très durables. Étant donné que la fibre optique permet un transfert de données plus élevé et plus rapide que le câble coaxial, elle est mieux utilisée pour les réseaux professionnels ou les unités à logements multiples (MDU), telles que celles trouvées dans un campus d'affaires, une université ou un complexe d'appartements. Si vous travaillez sur une installation domestique ou sur un réseau de transfert de données de capacité moyenne, la plupart choisiront d'installer avec un câble coaxial.

En ce qui concerne le coût de la fibre par rapport au câble coaxial, la fibre est généralement plus élevée au départ et a une longue durée de vie. Après l’installation, le prix d’un accès Internet dédié sur fibre sera également plus élevé que celui d’une connexion Internet par câble partagée. Il est important de peser les options avant de prendre cette décision critique qui aura un impact sur votre service réseau dans un avenir prévisible.

Comment choisir un câble coaxial

Choisir le bon câble coaxial implique de prendre en compte plusieurs facteurs clés :

Type et taille du câble

Les câbles coaxiaux sont disponibles en différentes tailles et types, indiqués par des chiffres (par exemple, 2/12–27). Le premier chiffre représente le diamètre du câble, tandis que le deuxième chiffre indique le nombre de couches de blindage. Choisir la bonne taille et le bon type est crucial pour des lignes de transmission optimales.

Connecteurs de câbles coaxiaux

Considérez les connecteurs coaxiaux requis pour votre application spécifique. Différents appareils et systèmes peuvent utiliser différents types de connecteurs de câble coaxial, la compatibilité est donc essentielle.

Fréquence du signal et vitesse de transmission

La fréquence des signaux que vous envisagez de transmettre et la vitesse de transmission requise sont des facteurs critiques. Les signaux haute fréquence peuvent nécessiter des câbles coaxiaux spécialisés dotés d'un meilleur blindage pour minimiser la perte de signal.

Interférence électromagnétique EMI

Choisissez des câbles coaxiaux conçus pour réduire les interférences électromagnétiques. Pour les applications où les interférences électromagnétiques constituent un problème, choisissez des câbles dotés d'un blindage supérieur pour maintenir la qualité du signal.

Avantages du câble coaxial

Comprenez les avantages des câbles coaxiaux, tels que leur capacité à transmettre des signaux RF sur de longues distances avec une perte de signal minimale par rapport aux autres types de câbles.

Compatibilité avec les appareils

Assurez-vous que le câble coaxial choisi est compatible avec vos appareils et équipements, y compris les téléviseurs, les radios, les routeurs et les amplificateurs de signal.

Durabilité et installation

Tenez compte de la durabilité du câble en extérieur ou dans des environnements difficiles. De plus, évaluez la facilité d’installation pour éviter les complications lors de l’installation.

Coût et budget

Les prix des câbles coaxiaux varient considérablement en fonction de la qualité et des spécifications. Établissez votre budget et assurez-vous qu’il correspond à vos besoins et priorités spécifiques.

Transmission du signal par câbles coaxiaux

Théorie des lignes de transmission
Les câbles coaxiaux sont un type de ligne de transmission utilisé pour envoyer des signaux électriques, en particulier des signaux haute fréquence radio (RF), d'un point à un autre avec une faible perte de signal. Les lignes de transmission sont essentielles pour de nombreuses applications, telles que les lignes téléphoniques, la télévision par câble, Internet et les amplificateurs de signal cellulaire. L'impédance complexe des lignes de transmission, comme les câbles coaxiaux, peut grandement affecter la qualité de la transmission du signal.

Perte de signal
La perte de signal est un facteur critique dans la transmission du signal via des câbles coaxiaux. Des pertes peuvent survenir pour plusieurs raisons, telles que la longueur du câble, la qualité du matériau diélectrique et la fréquence utilisée. En général, la perte de signal augmente à mesure que la longueur du câble augmente. Même si les câbles coaxiaux peuvent parcourir plusieurs centaines de mètres, la qualité du signal peut se dégrader sur de grandes longueurs.

Fréquence et longueur d'onde
La fréquence du signal électrique transmis et sa longueur d'onde correspondante ont également un impact significatif sur les performances du câble coaxial. La vitesse de phase, qui détermine la vitesse à laquelle les signaux électriques se propagent le long d'une ligne de transmission, dépend de la construction de la ligne.
La longueur électrique d'un conducteur ayant la même longueur physique peut varier en fonction du type de ligne de transmission. Par exemple, à une fréquence donnée, différents conducteurs auront des longueurs électriques différentes. Par conséquent, le choix de la fréquence et du type de câble appropriés est essentiel pour garantir une transmission optimale du signal sur les câbles coaxiaux.

Comment épisser un câble coaxial

Si vous avez besoin de raccorder un câble coaxial, le processus est relativement simple. Suivez ces étapes ci-dessous :

Rassemblez votre matériel. Vous aurez besoin d'un chiffon propre, d'un dénudeur de câble coaxial ou d'un couteau bien aiguisé, de deux connecteurs coaxiaux à compression, d'un outil de sertissage à compression coaxial et d'un connecteur cylindrique.

Déterminez le type de câble coaxial avec lequel vous travaillez. Les câbles coaxiaux sont disponibles en différentes qualités radio ou fréquences radio. Les types les plus courants sont RG-6, RG-11 et RG-59.

Assurez-vous que les deux extrémités du câble que vous allez connecter sont propres et sèches. Ceci est particulièrement important si vous travaillez avec un fil souterrain cassé. Même si vos câbles semblent propres, c'est une bonne idée de les essuyer avec un chiffon propre et de les sécher soigneusement avant de travailler sur les câbles.

Utilisez une pince à dénuder pour câble coaxial compatible avec le type de câble avec lequel vous travaillez pour dénuder les deux extrémités du câble. Vous devrez d'abord retirer les vestes extérieures, puis les vestes intérieures. Cela enlèvera les couches externes et exposera le fil. S'il reste du treillis métallique après le dénudage, repliez-le loin du fil.

Vous pouvez utiliser un couteau pour dénuder le câble, mais un dénudeur de câble compatible est à la fois plus sûr et plus facile. Avec une pince à dénuder, vous réduirez le risque d'endommager le fil et vous assurerez qu'il est dénudé à la bonne longueur. Bien sûr, pour des instructions plus détaillées sur le décapage, assurez-vous de suivre les instructions de votre décapant particulier.

Mettez un connecteur coaxial à compression à chaque extrémité des fils que vous venez de dénuder. Si vous connectez deux câbles ensemble, vous aurez besoin de deux connecteurs de compression. Lors de l'insertion des connecteurs, veillez à ne pas endommager le fil.

Utilisez une pince à sertir à compression coaxiale pour serrer les connecteurs à compression sur les fils. Cela les aide à rester bien au chaud et en sécurité. Une fois le sertissage terminé, vous ne devriez plus pouvoir retirer le câble du connecteur.

Utilisez un connecteur cylindrique pour connecter les deux câbles. Vissez simplement le connecteur cylindrique à chaque extrémité.

Les quatre types de dommages qui provoquent la détérioration des câbles coaxiaux

Il existe quatre raisons possibles pour expliquer pourquoi votre câble coaxial a mal tourné.

Dommages causés par la chaleur

Les points de fusion des câbles coaxiaux sont de 150 degrés F. Ces points de fusion bas signifient qu'un câble coaxial se détériorera s'il reste longtemps à proximité d'une source de chaleur. En effet, le plastique du câble coaxial fondra et les composants se déplaceront.

Dégâts d'eau

Les câbles coaxiaux peuvent se détériorer à cause des dégâts des eaux. Comme de nombreux objets électriques, les câbles coaxiaux ne sont pas fonctionnels lorsqu’ils sont soumis à l’eau. L'eau peut affecter le câblage électrique d'un câble coaxial.

Dommages physiques

Les câbles coaxiaux peuvent se détériorer à cause de dommages physiques. La surface extérieure d'un câble coaxial est délicate. Comme il est délicat, un câble coaxial peut se détériorer si vous le jetez sans précaution. Vous devez garder les câbles coaxiaux en position droite. Même la moindre courbure d’un câble coaxial peut briser ses composants internes. Pour résumer, vous ne devez jamais plier ou marcher sur un câble coaxial, sinon il se détériorera.

Dommages au connecteur

Les câbles coaxiaux peuvent se détériorer en raison de dommages aux conducteurs. Les câbles coaxiaux ont un connecteur aux deux extrémités. Les connecteurs transfèrent les ondes radio transportant des informations d'une source à une autre. si vous cassez l'un des connecteurs du câble coaxial, le câble coaxial est défectueux. vous pouvez remplacer les connecteurs du câble coaxial et si vous choisissez de le faire, le câble coaxial peut toujours être bon.

Comment savoir si votre câble coaxial est défectueux

Une façon de vérifier si vos câbles coaxiaux sont défectueux consiste à utiliser un multimètre électrique. Un multimètre électrique peut mesurer les capacités de plusieurs équipements électroniques à l’aide de nombreux calculs différents.

Tout d’abord, vous pouvez utiliser votre multimètre électronique pour vérifier la résistance de votre câble coaxial. Lors de ce contrôle, le multimètre électronique effectue un test de tension du blindage et des composants du câble coaxial. Un test de résistance vous donnera une réponse en hectomètres, ou hms.

Deuxièmement, vous pouvez utiliser votre multimètre électronique pour effectuer un contrôle de capacité. Lors de cette vérification, le multimètre électronique effectuera une vérification de la capacité de la coque et du conducteur du câble coaxial. Un contrôle de capacité vous indiquera les calculs en picofarads, de pf.

Enfin, vous pouvez utiliser votre multimètre électronique pour effectuer un contrôle d'inductance. Lors de ce contrôle, le multimètre électronique effectuera un contrôle de capacité du blindage et du câble du câble coaxial. Une vérification d'inductance discutera des solutions en nanohenry, ou nh et en Ohm.

Notre usine

Shandong Renhui Cable Co., Ltd. est fondée en 2010. Nous sommes un fabricant de câbles professionnel en Chine. Nos produits couvrent principalement les câbles basse et moyenne tension, les câbles isolés en PVC, les câbles isolés XLPE, les câbles de commande, les câbles de communication, les câbles en caoutchouc, les câbles de mine, les câbles de soudage, les câbles de navire, les câbles aériens groupés et autres câbles personnalisés associés. Ces câbles sont utilisés dans la métallurgie énergétique, l'industrie pétrolière et chimique, les centrales électriques, les mines, les ports et l'ingénierie architecturale, ainsi que dans d'autres domaines.

FAQ

Q : Quels sont les composants d’un câble coaxial ?

R : Les câbles coaxiaux utilisent un conducteur central pour transmettre des signaux électriques, généralement constitués d'un seul fil de cuivre massif. Le fil de cuivre massif est enveloppé d'une couche isolante et entouré d'une tresse métallique tissée. Dans de nombreux cas, le câble est protégé par une couche isolante, également appelée gaine extérieure.

Q : Que contient le câble coaxial ?

R : Un câble coaxial est constitué de deux conducteurs posés concentriquement le long du même axe. Un fil conducteur est entouré d'un isolant diélectrique, qui est à son tour entouré par l'autre conducteur externe, produisant un circuit de transmission électriquement blindé.

Q : Quelle est la structure d’un câble coaxial ?

R : Le câble coaxial conduit les signaux électriques à l'aide d'un conducteur interne (généralement un fil de cuivre massif, de cuivre toronné ou d'acier cuivré) entouré d'une couche isolante et le tout entouré d'un blindage, généralement une à quatre couches de tresse métallique tissée et de ruban métallique. .

Q : Quelles sont les 4 couches de câble coaxial ?

R : Les câbles coaxiaux sont un type de câble de transmission utilisé pour transmettre des signaux radiofréquences (RF). Ils se composent généralement de quatre couches : la couche conductrice interne, la couche isolante du conducteur interne, la couche de blindage conductrice et la couche de gaine externe isolante.

Q : Quels sont les trois types de connecteurs de câbles coaxiaux ?

R : Il existe trois types différents de connecteurs de câbles coaxiaux : les connecteurs coaxiaux de la série F, la série N et les connecteurs coaxiaux BNC. Lorsque vous choisissez vos connecteurs de câbles coaxiaux, assurez-vous également de prendre en compte la largeur du câble coaxial que vous utiliserez afin qu'ils s'adaptent !

Q : Comment appelle-t-on les connecteurs de câbles coaxiaux ?

R : Les connecteurs coaxiaux, également appelés connecteurs cylindriques ou à pointe, sont utilisés pour relier le haut et la queue des câbles et connecter des appareils à des alimentations externes, ou pour connecter des câbles les uns aux autres, tout en conservant le blindage externe contre les interférences.

Q : Qu'est-ce qui circule dans un câble coaxial ?

R : Le câble coaxial en bande de base est conçu pour transporter un seul signal, généralement numérique, directement sans modulation. Il est couramment utilisé pour transmettre des signaux vidéo depuis des sources telles que des ordinateurs vers des écrans.

Q : Quelles sont les deux spécifications de câble pour le câble coaxial ?

R : Disponible en gaine PE, PVC ou LSZH de qualité conduit. 50 ou 75 Ohm, adapté à une large gamme d'applications, notamment la vidéo basse consommation, le signal vidéo et les signaux haut débit.

Q : Quelle est la structure interne du câble ?

R : Les composants structurels des produits de fils et câbles peuvent généralement être divisés en quatre composants structurels principaux : le fil, la couche isolante, le blindage et la couche protectrice, ainsi que les composants de remplissage et les composants de traction.

Q : Comment savoir quel câble coaxial correspond à quel ?

R : Les deux lettres que vous verrez sont RG, ce qui signifie Radio Guide. Le numéro suivi identifie le type de câble. Pour trouver le type de câble coaxial, vous devez rechercher ces deux éléments sur le cordon. Un connecteur UHF évoqué précédemment est généralement visible sur RG-58 et RG-8.

Q : Comment identifier un connecteur de câble coaxial ?

R : Les câbles coaxiaux utilisent généralement la désignation « RG », qui signifie « Radio Guide » et est suivie de chiffres pour former un code identifiant le type de câble. Une fois que vous avez trouvé le code de désignation, vous avez identifié le type de câble coaxial !

Q : Où circule le courant dans un câble coaxial ?

R : Normalement, dans un câble coaxial, le courant du signal circule sur le conducteur central et le courant de retour circule dans le blindage extérieur.

Q : Quel type de fil contient le câble coaxial ?

R : De nombreux câbles coaxiaux conventionnels utilisent du fil de cuivre tressé formant le blindage. Cela permet au câble d'être flexible, mais cela signifie également qu'il y a des espaces dans la couche de blindage et que la dimension intérieure du blindage varie légèrement car la tresse ne peut pas être plate. Parfois, la tresse est argentée.

Q : Qu'est-ce qui endommage le câble coaxial ?

R : Les points de fusion des câbles coaxiaux sont de 150 degrés F. Ces points de fusion bas signifient qu'un câble coaxial se détériorera s'il reste longtemps à proximité d'une source de chaleur. En effet, le plastique du câble coaxial fondra et les composants se déplaceront.

Q : Quelle est la raison la plus courante de défaillance des câbles coaxiaux ?

R : Les dommages dus à une manipulation brutale ou inappropriée et à des accidents sont le type de dommage le plus courant. Le câble coaxial a un large rayon de courbure minimum et la distance entre le conducteur intérieur et le blindage doit être maintenue aussi uniforme que possible sur toute la longueur. Ce n’est pas parce qu’un câble semble OK qu’il l’est.

Q : Le câble coaxial a-t-il besoin d'une protection contre les surtensions ?

R : Les câbles coaxiaux doivent-ils être protégés contre les surtensions ? Non, étant donné que votre connexion par câble est reliée à la terre électrique du bâtiment à l'entrée, toute surtension suffisamment élevée pour être nocive ne sera pas envoyée au sol avant de pouvoir endommager le bâtiment ou déclencher un incendie.

Q : Comment mettre à la terre un câble coaxial ?

R : Pour mettre à la terre un câble coaxial, un fil ou une sangle de terre est généralement fixé au blindage extérieur du câble et connecté à un point de terre, tel qu'un piquet de terre, un système de mise à la terre d'un bâtiment ou un conduit métallique.

Q : À quoi sert un câble coaxial ?

R : Le câble coaxial est utilisé comme ligne de transmission pour les signaux radiofréquence. Ses applications incluent les lignes d'alimentation reliant les émetteurs et récepteurs radio à leurs antennes, les connexions de réseaux informatiques (par exemple Ethernet), l'audio numérique (S/PDIF) et la distribution de signaux de télévision par câble.

Q : Quelle est la différence entre un câble coaxial et un câble ordinaire ?

R : Les câbles coaxiaux sont généralement utilisés pour la télévision par câble et les connexions Internet. Les câbles à paires torsadées sont généralement utilisés pour les connexions téléphoniques. Les câbles coaxiaux prennent en charge de plus grandes longueurs de câble. Les câbles à paires torsadées sont plus fins et moins chers.

Q : Comment connecter mon câble coaxial à mon routeur ?

R : Un fil Ethernet doit être branché à l'arrière du modem et l'autre au port réseau étendu (WAN) du routeur. Connectez une extrémité du cordon d'alimentation du routeur à une prise et l'autre extrémité au routeur. Le câble coaxial se branche sur un modem. Vous connectez le modem et le routeur avec un câble Ethernet.

Nous sommes reconnus comme l’un des principaux fabricants et fournisseurs de câbles coaxiaux en Chine. Si vous envisagez d'acheter un câble coaxial de haute qualité à un prix compétitif, n'hésitez pas à obtenir plus d'informations auprès de notre usine.
