Principales différences entre les câbles d'alimentation et les câbles de commande

Les câbles d'alimentation et les câbles de commande sont des types de câbles d'instrumentation utilisés dans les environnements industriels et la production d'énergie électrique. Ces câbles sont presque similaires sur certains aspects mais présentent également de nombreuses différences. Les deux types de câbles destinés aux applications d'alimentation et de contrôle sont créés avec du PVC, du XLPE, du PE, du fil d'acier ou une armure gainée, un ou plusieurs conducteurs et une gaine.

Fondamentalement, un câble d'alimentation est un type de câble utilisé pour transmettre l'énergie de sa source aux appareils. Il peut également être utilisé dans les établissements industriels de fabrication et dans les alimentations électriques internes. D'autre part, un câble de commande est un type de câble qui relie différents appareils de terrain depuis la salle de contrôle. Il est généralement créé pour envoyer des signaux à partir d'un dispositif de contrôle, de contrôle d'automatisation, ainsi que de mesure et de régulation. Lisez la suite pour en savoir plus sur les différences entre les câbles d'alimentation et de contrôle.

Fonction
Les câbles électriques sont considérés comme la pierre angulaire du système électrique pour la transmission et la distribution d’énergie considérable. Une faible énergie et une énergie élevée sont toutes deux transmises à l'équipement depuis la source. Ces câbles d'alimentation sont généralement utilisés sur les lignes principales du système électrique pour transférer et distribuer l'énergie à tous les niveaux de tension, de 1 kV à 500 kV et au-delà.

D'autre part, les câbles de commande sont principalement utilisés pour distribuer l'énergie des points de distribution vers différents instruments et équipements électriques. Le courant circulant dans le câble de commande est bien inférieur à celui du câble d'alimentation. On peut trouver des câbles de commande avec une classe de tension minimale de 300 V à 500 V et une section de 0,75 mm2. La section transversale du câble d'alimentation est plusieurs fois supérieure à celle des câbles de commande, atteignant parfois 630 mm2.

En termes de fonction, les câbles d'alimentation sont utilisés dans les lignes de production, de transport, de transformation, de distribution et d'alimentation électrique. D’autre part, les câbles de commande sont utilisés pour transmettre directement l’énergie électrique du point de distribution électrique aux différents appareils et équipements électriques.

Blindage
Un câble d'alimentation est généralement utilisé pour la transmission et la distribution de l'énergie de fonctions importantes dans la ligne principale du système électrique. D'un autre côté, les câbles de commande sont souvent utilisés à des fins d'automatisation, de contrôle et de mesure. Les câbles de commande offrent une excellente résistance aux interférences ou au bruit du signal.

Par conséquent, les câbles de commande sont considérés comme adaptés à l’envoi de signaux basse tension, tandis que les câbles d’alimentation ont la capacité de transférer une énergie plus élevée. Lors de la pose des câbles de commande, il est essentiel de prévoir un espace entre les câbles électriques d'environ 0,2 mètres afin de surmonter les effets des interférences électromagnétiques (EMI).

Revêtement et isolation
Lorsqu'il s'agit de câbles électriques, il existe généralement des exigences en matière de résistance à la traction, à la température, à la corrosion et à la compression. Au contraire, les exigences en matière de câbles de commande sont relativement faibles. Ainsi, la plupart du temps, la gaine et l'isolation des câbles de puissance sont plus épaisses que celles des câbles de commande.

Étant donné que les câbles d'alimentation sont utilisés dans des environnements actifs et transfèrent beaucoup d'énergie, ils nécessitent une excellente gaine. La gaine des câbles électriques est robuste et résiste à de nombreux facteurs externes, tels que la température et la corrosion. La même gaine n'est pas requise dans les câbles de commande et ils sont généralement dotés d'une isolation PVC conventionnelle.

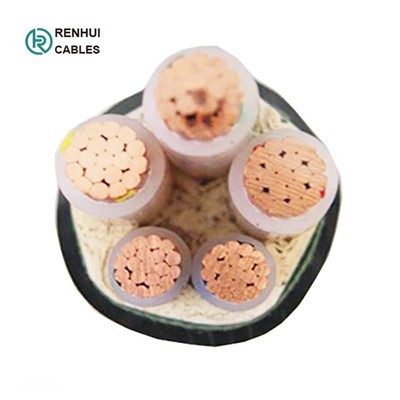

4 raisons pour lesquelles le cuivre est utilisé dans les câbles d'alimentation électrique

Le cuivre présente de nombreux avantages, ce qui en fait un matériau courant dans l’industrie manufacturière. L’un des domaines dans lesquels le cuivre est le plus précieux est celui du câblage électrique. Les câbles d'alimentation en cuivre se trouvent presque partout dans les applications électriques. Les électriciens, les centres de données, les entreprises de construction et bien d’autres encore utilisent des câbles en cuivre pour diverses raisons. Continuez votre lecture pour découvrir quatre raisons pour lesquelles le cuivre est utilisé pour les câbles d’alimentation électrique.

Haute conductivité

Le cuivre est l’un des métaux les plus conducteurs du marché. En fait, le cuivre n’est que deuxième derrière l’argent en termes de conductivité. Grâce à sa conductivité élevée, le cuivre peut facilement transmettre l’électricité, ce qui en fait un matériau idéal pour le câblage électrique. Le cuivre permet aux courants électriques de parcourir une plus grande distance, ce qui permet aux fabricants de créer des câbles plus longs. Les câbles fabriqués à partir de matériaux en cuivre ont des performances et une efficacité supérieures à ceux fabriqués avec d'autres matériaux comme l'aluminium.

Ductilité supérieure

Le cuivre est un métal facile à travailler en raison de sa ductilité, c'est-à-dire de la mesure dans laquelle vous pouvez le déformer sans qu'il se brise. Ce matériau est hautement malléable et flexible, idéal pour la fabrication de câbles électriques. Parce que de nombreux câbles électriques serpentent à travers les plafonds, les murs, les sols et
appareils électroménagers, ils doivent être flexibles et s’adapter à une variété d’espaces.

Les fils de cuivre peuvent se plier et épouser diverses formes sans perdre en puissance ou en efficacité. Cette ductilité améliorée garantit également moins de dommages au câble lorsqu'il se trouve dans des espaces de stockage restreints ou enroulé autour d'une colonne, offrant ainsi une utilisation durable.

Résistances utiles

Le cuivre possède également des résistances utiles pour une utilisation dans le câblage électrique. Il présente une résistance à la corrosion, idéale pour la sécurité et les performances. Cette résistance à la corrosion est due à la couche d’oxyde qui se forme à sa surface au fil du temps. Grâce à cette couche, ce matériau présente un taux de corrosion très lent, augmentant sa longévité et empêchant la rouille, garantissant ainsi le maintien de ses fonctions dans des environnements où l'humidité est présente dans l'air.

Le cuivre présente également une résistance supérieure à la chaleur. Cela permet d'éviter que les câbles d'alimentation ne surchauffent et ne provoquent des incendies. Le câblage électrique en cuivre peut contribuer à réduire les incendies de bâtiments résidentiels et commerciaux. Ces résistances sont idéales pour une utilisation dans le câblage car elles favorisent la sécurité dans toute application de câblage.

Peu coûteux et accessible

Ce matériau est plus abordable que les autres métaux. Le cuivre est moins cher que ses autres homologues conducteurs, notamment l’argent et l’or. Vous pouvez obtenir de meilleurs résultats conducteurs avec du cuivre à un prix inférieur. De plus, le cuivre est plus accessible en raison de son utilité dans le câblage et d’autres applications. Vous pouvez trouver de nombreux fournisseurs et mines de cuivre dans le monde entier qui fournissent des feuilles de cuivre, des fils et bien plus encore pour la fabrication.

Tendances du marché des câbles d’alimentation

Ce que vous devez savoir sur les câbles d'alimentation



Le courant nominal réel d'un câble - Les facteurs de déclassement sont réels

Les tableaux de courant nominal des câbles électriques, tels que publiés par les fabricants de câbles, donnent la valeur du « courant nominal standard ». Il s'agit du courant continu maximum sûr que le câble peut transporter dans des conditions standard. En Afrique du Sud, les conditions standard supposent une température de l'air de 30 degrés, que les câbles sont à l'abri du soleil, que la température maximale du sol des câbles enterrés est de 20 degrés et qu'il n'y a pas de câbles multiples en contact ou à proximité immédiate des câbles. l'un l'autre.

Il existe également d'autres conditions standard pour l'altitude, la résistivité du sol, la profondeur d'enfouissement, etc. Si l'une des conditions réelles du site est pire que la norme ou peut devenir pire au cours de la durée de vie du câble, un déclassement approprié du courant nominal standard est alors nécessaire. nécessaire pour que le câble électrique ne surchauffe pas. L’inverse s’applique également ; par exemple, un câble enterré dans un sol marécageux aura probablement une résistivité thermique du sol bien meilleure que la norme, et le courant nominal des câbles peut être réévalué de manière appropriée à la hausse.



Les câbles unipolaires sont très différents des câbles à trois ou quatre conducteurs et doivent être installés différemment

Lorsque la taille des conducteurs du câble doit être assez grande, il n'est souvent pas possible d'obtenir le câble sous forme de câble à trois ou quatre conducteurs car il serait tout simplement trop gros à manipuler. Dans de tels cas, il est nécessaire d'utiliser des câbles unipolaires. Ces câbles doivent être installés avec soin et traités différemment des câbles à trois ou quatre conducteurs pour les raisons suivantes :

Dans un câble à trois ou quatre conducteurs, il existe un champ électromagnétique équilibré à l’intérieur de l’armure et, par conséquent, aucune tension ne peut être induite dans cette armure. Dans le cas de câbles unipolaires, à l'intérieur de l'écran ou de l'armure métallique de chaque noyau, il existe un champ électromagnétique provenant d'une seule phase, ce qui induira une tension dans toute gaine métallique environnante. Ces gaines métalliques comprennent des écrans en ruban de cuivre, des gaines en plomb et des armures.

Dans le cas d'un câble à trois ou quatre conducteurs, il est courant de relier l'armure des deux côtés du câble à la terre. Dans le cas de câbles unipolaires, cela n'est pas toujours recommandé, car les courants induits peuvent entraîner d'importants courants de circulation dans les boucles d'armure.

Lorsque les gaines métalliques des câbles unipolaires sont liées en un seul point (mises à la terre d'un seul côté), des tensions induites apparaîtront à l'autre extrémité (l'extrémité non mise à la terre) du câble, entre les gaines métalliques et la terre, et entre les gaines métalliques elles-mêmes. . Lors de l'installation de câbles unipolaires, qu'ils soient BT ou MT, il est conseillé de consulter un expert, afin de parvenir à une solution optimale et d'éviter des pannes de câbles embarrassantes dues à ces tensions induites ou courants de circulation.
