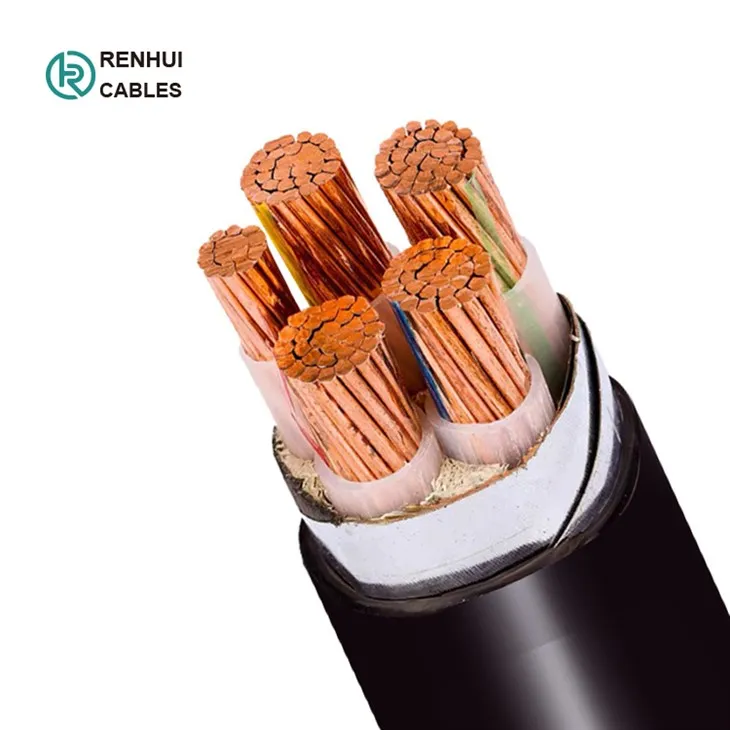

Câbles souterrains, câbles blindés
1. Domaines d’application
Ces câbles sont utilisés pour l'alimentation électrique dans les systèmes d'installation basse tension. Ils conviennent pour une installation à l'intérieur et à l'extérieur, dans des goulottes de câbles, sous terre, dans des centrales électriques et de commutation, des distributions d'énergie locales, des installations industrielles, où il n'y a aucun risque de dommage mécanique. dommage.
 |
 |
2. La construction
- Chefs d'orchestre
Les conducteurs doivent être soit de classe 1, soit de classe 2, en cuivre recuit brut ou métallisé, ou en aluminium brut ou alliage d'aluminium, soit de classe 5, en cuivre brut ou métallisé, conformément à la norme CEI 60228.
- Isolation
Le matériau et l'épaisseur XLPE doivent être conformes à la norme CEI 60502 ou BS 5467 pour un fonctionnement continu à 90 °C.
- Code de couleur
|
Code de couleur (1) |
Code de couleur (2) |
||
|
1 noyau |
Rouge ou Noir |
1 noyau |
Marron ou Bleu |
|
2 cœurs |
Rouge noir |
2 cœurs |
Marron, Bleu |
|
3 cœurs |
Rouge, jaune, bleu |
3 cœurs |
Marron, Noir, Gris |
|
4 cœurs |
Rouge, jaune, bleu, noir |
4 cœurs |
Bleu, marron, noir, gris |
|
5 cœurs |
Rouge, Jaune, Bleu, Noir, Vert |
5 cœurs |
Vert/Jaune, Bleu, Marron, Noir, Gris |
|
Au-dessus de 5 cœurs |
Noyaux noirs avec chiffres blancs |
Au-dessus de 5 cœurs |
Noyaux noirs avec chiffres blancs |
D'autres couleurs peuvent être fabriquées sur demande.
-Assemblage / Revêtement intérieur
Les revêtements intérieurs peuvent être extrudés ou rodés. Pour les câbles à âmes circulaires, à l'exception des câbles comportant plus de cinq âmes, un revêtement intérieur à recouvrement n'est autorisé que si les interstices entre les âmes sont substantiellement remplis. Un liant adapté est autorisé avant l'application d'un revêtement intérieur extrudé. Le matériau est compatible avec le matériau isolant. Les matériaux utilisés pour les revêtements intérieurs et les remplissages doivent être adaptés à la température de fonctionnement du câble et compatibles avec le matériau isolant. Pour les câbles sans halogène, le revêtement intérieur et les remplissages doivent également être un composé sans halogène. .
-Armure
Des fils d'aluminium/acier galvanisé/acier appliqués de manière hélicoïdale sur le revêtement intérieur conformément à la CEI 60502-1, ou des rubans doubles aluminium/acier et du fil de cuivre/cuivre étamé peuvent également être fabriqués sur demande.
-Gaine extérieure
La gaine extérieure doit être en PVC extrudé de type ST1/ST2 selon CEI 60502-1, en polyéthylène de type ST3/ST7, en composé sans halogène ST8, en polychloroprène, en polyéthylène chlorosulfoné ou en polymères similaires, de type SE1 sont également disponibles sur demande.
- Performance au feu des gaines de câbles
Les câbles peuvent être fournis avec une gaine extérieure spéciale en PVC ignifuge pour se conformer aux exigences de test de flamme des normes CEI 60332-3-22, CEI 60332-3-23 et CEI 60332-3-24, les matériaux sans halogène sont conformes à CEI{{3}. }/2 et CEI 60684-2.
3.Paramètres du câble
-Câble blindé unipolaire
|
Noyau unique (fil d'aluminium blindé) |
|
||||||
|
Section transversale nominale |
Diamètre du conducteur (environ) |
Épaisseur nominale de l'isolation |
Épaisseur nominale du revêtement intérieur |
Diamètre nominal du fil d'alun. |
Épaisseur nominale de la gaine |
Diamètre total (environ) |
|
|
mm^2 |
mm |
mm |
mm |
mm |
mm |
mm |
|
|
1x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
10.9 |
|
|
1x6 |
2.8 |
0.7 |
1.0 |
0.8 |
1.8 |
11.4 |
|
|
1x10 |
3.6 |
0.7 |
1.0 |
0.8 |
1.8 |
12.2 |
|
|
1x16 |
4.5 |
0.7 |
1.0 |
0.8 |
1.8 |
13.1 |
|
|
1x25 |
5.6 |
0.9 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
1x35 |
6.7 |
0.9 |
1.0 |
1.25 |
1.8 |
16.6 |
|
|
1x50 |
8.0 |
1 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
1x70 |
9.4 |
1.1 |
1.0 |
1.25 |
1.8 |
19.7 |
|
|
1x95 |
11.0 |
1.1 |
1.0 |
1.6 |
1.8 |
22.0 |
|
|
1x120 |
12.4 |
1.2 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
1x150 |
13.8 |
1.4 |
1.0 |
1.6 |
1.8 |
25.4 |
|
|
1x185 |
15.3 |
1.6 |
1.0 |
1.6 |
1.8 |
27.4 |
|
|
1x240 |
17.5 |
1.7 |
1.0 |
1.6 |
1.9 |
29.9 |
|
|
1x300 |
19.5 |
1.8 |
1.0 |
2.0 |
2.0 |
33.1 |
|
|
1x400 |
22.6 |
2 |
1.2 |
2.0 |
2.2 |
37.3 |
|
|
1x500 |
25.2 |
2.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
-Câbles blindés à deux conducteurs
|
Deux noyaux (Fil d'acier galvanisé blindé) |
|
||||||
|
Section transversale nominale |
Diamètre du conducteur (environ) |
Épaisseur nominale de l'isolation |
Épaisseur nominale du revêtement intérieur |
Diamètre nominal du fil d'acier. |
Épaisseur nominale de la gaine |
Diamètre total (environ) |
|
|
mm^2 |
mm |
mm |
mm |
mm |
mm |
mm |
|
|
2x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
12.8 |
|
|
2x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
13.6 |
|
|
2x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
2x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
16.5 |
|
|
2x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
2x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
19.9 |
|
|
2x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
2x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
25.8 |
|
|
2x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
29.0 |
|
|
2x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.0 |
33.2 |
|
|
2x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.1 |
37.1 |
|
|
2x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
|
2x150 |
13.8 |
1.4 |
1.2 |
2.5 |
2.4 |
45.4 |
|
|
2x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.6 |
49.9 |
|
|
2x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.7 |
55.1 |
|
|
2x300 |
19.5 |
1.8 |
1.6 |
2.5 |
2.9 |
60.2 |
|
|
2x400 |
22.6 |
2 |
1.6 |
2.5 |
3.1 |
67.7 |
|
-Câbles blindés à trois conducteurs
|
Trois noyaux (Fil d'acier galvanisé blindé) |
|
||||||
|
Section transversale nominale |
Diamètre du conducteur (environ) |
Épaisseur nominale de l'isolation |
Épaisseur nominale du revêtement intérieur |
Diamètre nominal du fil d'acier. |
Épaisseur nominale de la gaine |
Diamètre total (environ) |
|
|
mm^2 |
mm |
mm |
mm |
mm |
mm |
mm |
|
|
3x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
13.2 |
|
|
3x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.1 |
|
|
3x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
15.2 |
|
|
3x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
17.1 |
|
|
3x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.9 |
|
|
3x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
20.8 |
|
|
3x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
24.7 |
|
|
3x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
27.2 |
|
|
3x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
30.6 |
|
|
3x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.1 |
35.2 |
|
|
3x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.2 |
39.3 |
|
|
3x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
43.0 |
|
|
3x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
3x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.7 |
53.0 |
|
|
3x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.8 |
58.5 |
|
|
3x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.0 |
64.0 |
|
|
3x400 |
22.6 |
2 |
1.6 |
3.15 |
3.3 |
73.5 |
|
-Trois noyaux avec câbles blindés à noyaux de terre
|
Trois cœurs+1 (Fil d'acier galvanisé blindé) |
|
||||||||
|
Section transversale nominale |
Diamètre du conducteur (environ) |
Épaisseur nominale de l'isolation |
Épaisseur nominale du revêtement intérieur |
Diamètre nominal du fil d'acier. |
Épaisseur nominale de la gaine |
Diamètre total (environ) |
|||
|
mm^2 |
(3) millimètre |
(1) millimètre |
(3) millimètre |
(1) millimètre |
mm |
mm |
mm |
mm |
|
|
3x 16/10 |
4.5 |
3.6 |
0.7 |
0.7 |
1 |
1.6 |
1.8 |
22.7 |
|
|
3x 25/16 |
5.6 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.8 |
26.5 |
|
|
3x 35/16 |
6.7 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.9 |
29 |
|
|
3x 50/25 |
8.0 |
5.6 |
1 |
0.9 |
1 |
1.6 |
2.1 |
33 |
|
|
3x 70/35 |
9.4 |
6.7 |
1.1 |
0.9 |
1.2 |
2 |
2.2 |
38 |
|
|
3x 95/50 |
11.0 |
8.0 |
1.1 |
1 |
1.2 |
2 |
2.3 |
42.4 |
|
|
3x120/70 |
12.4 |
9.4 |
1.2 |
1.1 |
1.2 |
2 |
2.5 |
48.0 |
|
|
3x150/70 |
13.8 |
9.4 |
1.4 |
1.1 |
1.4 |
2.5 |
2.7 |
52 |
|
|
3x185/95 |
15.3 |
11.0 |
1.6 |
1.1 |
1.4 |
2.5 |
2.8 |
57.2 |
|
|
3x240/120 |
17.5 |
12.4 |
1.7 |
1.2 |
1.6 |
2.5 |
3.1 |
64 |
|
|
3x300/150 |
19.5 |
13.8 |
1.8 |
1.4 |
1.6 |
2.5 |
3.2 |
69.8 |
|
|
3x400/185 |
22.6 |
15.3 |
2 |
1.6 |
1.6 |
3.15 |
3.6 |
78.6 |
|
-Quatre noyaux, câble blindé
|
Quatre cœurs (Fil d'acier galvanisé blindé) |
|
||||||
|
Section transversale nominale |
Diamètre du conducteur (environ) |
Épaisseur nominale de l'isolation |
Épaisseur nominale du revêtement intérieur |
Diamètre nominal du fil d'acier. |
Épaisseur nominale de la gaine |
Diamètre total (environ) |
|
|
mm^2 |
mm |
mm |
mm |
mm |
mm |
mm |
|
|
4x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
14.0 |
|
|
4x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.9 |
|
|
4x4 |
2.3 |
0.7 |
1.0 |
1.25 |
1.8 |
17.0 |
|
|
4x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
18.2 |
|
|
4x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
20.2 |
|
|
4x16 |
4.5 |
0.7 |
1.0 |
1.6 |
1.8 |
23.0 |
|
|
4x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
26.7 |
|
|
4x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.9 |
29.5 |
|
|
4x50 |
8.0 |
1 |
1.0 |
2.0 |
2.1 |
34.2 |
|
|
4x70 |
9.4 |
1.1 |
1.2 |
2.0 |
2.2 |
38.8 |
|
|
4x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.3 |
42.9 |
|
|
4x120 |
12.4 |
1.2 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
4x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.7 |
53.2 |
|
|
4x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.8 |
58.1 |
|
|
4x240 |
17.5 |
1.7 |
1.6 |
2.5 |
3.1 |
64.8 |
|
|
4x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.2 |
70.4 |
|
|
4x400 |
22.6 |
2 |
1.8 |
3.15 |
3.6 |
81.3 |
|
4.Progrès de la production
5.Certificats :
 |
 |
6.Emballage :
-Fût en bois en acier (fumigation)
Longueur de câble dans chaque tambour : 1 000 m/2 000 m ou selon les exigences réelles de longueur de câble.
-Taille du tambour :
Selon la longueur du câble et la taille du conteneur
Afin de vous proposer un prix précis, veuillez nous indiquer la quantité de longueur de câble dont vous avez besoin. Une plus grande quantité, plus d'avantages de réduction prêts pour vous !
-Port d'expédition:
Qingdao, ou d'autres ports selon vos besoins.
-Fret maritime :
Les devis FOB/C&F/CIF sont tous disponibles.
 |
 |
 |
