1.Application
Installation fixe protégée à l'intérieur des appareils et dans ou sur les luminaires. Convient pour une installation dans des conduits montés en surface ou encastrés, uniquement pour les circuits de signalisation ou de contrôle.
2.Caractéristiques de fonctionnement
Température de fonctionnement maximale du conducteur : plus 70 degrés
Température ambiante la plus basse pour une installation fixe (statique) : -30 degré
Température d'installation la plus basse (flexion) : -5 degré
Température maximale du conducteur de court-circuit : plus 160 degrés
Tension d'essai 50Hz : 2000V
Propagation de la flamme : CEI 60332-1-2
Rayon de courbure minimum : 4 x diamètre du câble

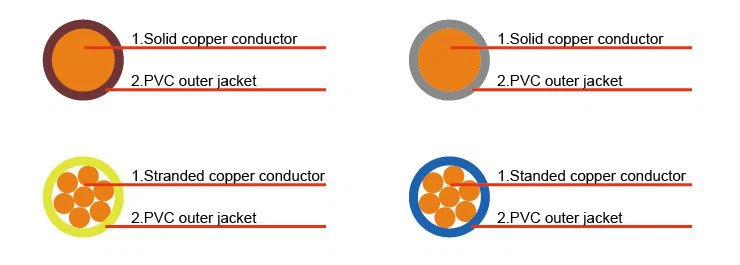

3.Construction
| Conducteur | cuivre recuit, | |
Isolation | PVC | |
| ||
|
| |
4.Modèles et paramètres
Modèle | Tension nominale | Zone normale (mm) | Diamètre hors tout (mm) | Poids (kg) | Taux de résistance du conducteur Pas plus qu'à 20 centigrades (Ω/km) | Structure de noyau de fil |
VB | 300/500V | 0.5 | 2.4 | 8.5 | 36.0 | 1/0.80 |
VB | 300/500V | 0.75(A) | 2.6 | 11.1 | 24.5 | 1/0.97 |
VB | 300/500V | 0.75(B) | 2.8 | 12.0 | 24.5 | 7/0.37 |
VB | 300/500V | 1.0(A) | 2.8 | 13.9 | 18.1 | 1/1.13 |
VB | 300/500V | 1.0(B) | 3.0 | 15.0 | 18.1 | 7/0.43 |
VB | 450/750V | 1.5(A) | 3.3 | 20.3 | 12.1 | 1/1.38 |
VB | 450/750V | 1.5(B) | 3.5 | 21.6 | 12.1 | 7/0.52 |
VB | 450/750V | 2.5(A) | 3.9 | 31.6 | 7.41 | 1/1.78 |
VB | 450/750V | 2.5(B) | 4.2 | 34.8 | 7.41 | 7/0.68 |
VB | 450/750V | 4(A) | 4.4 | 47.1 | 4.61 | 1/2.76 |
VB | 450/750V | 4(B) | 4.8 | 50.3 | 4.61 | 7/1.04 |
VB | 450/750V | 6(A) | 4.9 | 67.0 | 3.08 | 7/1.35 |
VB | 450/750V | 6(B) | 5.4 | 71.2 | 3.08 | 7/1.70 |
VB | 450/750V | 10 | 7.0 | 119 | 1.83 | 7/2.14 |
VB | 450/750V | 16 | 8.0 | 179 | 1.15 | 7/2.52 |
VB | 450/750V | 25 | 10 | 281 | 0.727 | 19/7.18 |
VB | 450/750V | 35 | 11.5 | 381 | 0.524 | 19/2.14 |
BVR | 450/750V | 2.5 | 4.2 | 34.7 | 7.41 | 19/0.41 |
BVR | 450/750V | 4 | 4.8 | 51.4 | 4.61 | 19/0.52 |
BVR | 450/750V | 6 | 5.6 | 73.6 | 3.08 | 19/0.64 |
BVR | 450/750V | 10 | 7.6 | 129 | 1.83 | 49/0.52 |
BVR | 450/750V | 16 | 8.8 | 186 | 1.15 | 49/0.64 |
BVR | 450/750V | 25 | 11.0 | 306 | 0.727 | 98/0.58 |
BVR | 450/750V | 35 | 12.5 | 403 | 0.524 | 133/0.8 |
BVR | 450/750V | 50 | 14.5 | 553 | 0.387 | 133/0.68 |
BVR | 450/750V | 70 | 16.5 | 764 | 0.268 | 189/0.68 |
