Câble souple
|
|
|
|
Standard:GB/T 5023-2008,IEC60227,BS6004,DIN VDE 0281
Tension nominale:300/500V
Application : câble souple
-Ces câbles sont adaptés aux contraintes mécaniques moyennes dans les environnements humides et mouillés tels que les réfrigérateurs, les machines à laver, les essoreuses et autres appareils, tant qu'ils répondent aux spécifications d'équipement applicables.
-Ces câbles conviennent également aux appareils de cuisson et de chauffage, à condition que le câble n'entre pas en contact direct avec les parties chaudes de l'appareil ou avec toute autre source de chaleur.
-Les autres applications de ce câble incluent : Installation fixe dans les meubles, les cloisons, les revêtements décoratifs et dans les espaces creux des éléments de construction préfabriqués. Ils ne conviennent pas à une utilisation en extérieur, à des applications industrielles (à l'exception de la fabrication de vêtements) ou agricoles.
Construction:
|
Conducteur à fil fin en cuivre nu Toron selon DIN VDE 0295 cl. 5, BS 6360 cl. 5, CEI 60228 cl. 5 et HD 383 Isolation des conducteurs en PVC TI2 selon VDE-0281 Partie 1 Code couleur selon VDE-0293-308 Mise à la terre vert-jaune (3 conducteurs et plus) Gaine extérieure en PVC TM2 |
|
|
|
|
Couleur du noyau :
Couleur d'isolation :
noyau unique : marron ou bleu
Deux noyaux : marron et bleu

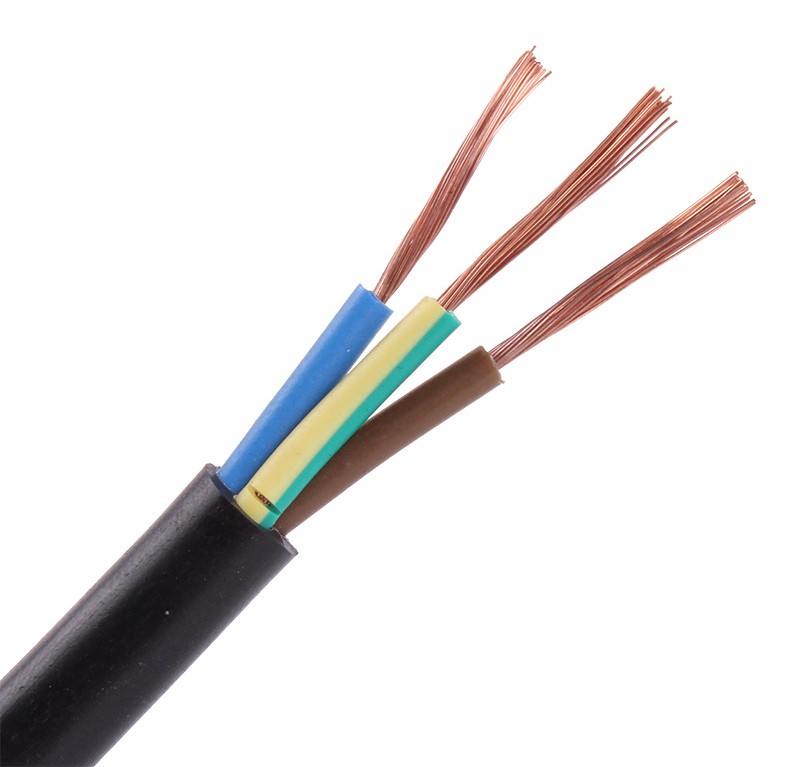

Trois noyaux : marron, bleu et vert/jaune
Quatre noyaux : vert/jaune, noir, marron et bleu
Cinq cœurs : vert/jaune, noir, marron, bleu et noir
Couleur gaine :Noir,Gris, Blanc
Caractéristiques techniques
|
Tension d'essai |
2000 volts |
|
Rayon de courbure flexible |
7.5 x O |
|
Rayon de courbure statique |
4 x O |
|
Température de flexion |
-5oC à plus 70oC |
|
Température statique |
-40oC à plus 70oC |
|
Température de court-circuit |
plus 160oC |
|
Ignifuge |
CEI 60332.1 |
|
La resistance d'isolement |
20 MΩ x km |
Paramètre de câble
|
Noyaux x surface de section |
Épaisseur d'isolation |
Épaisseur de gaine |
Diamètre extérieur |
Résistance du conducteur à 20 degrés |
résistance de l'isolation à 70 degrés |
|
|
nominal |
nominal |
min max. |
.max. |
Min. |
|
mm² |
millimètre |
millimètre |
millimètre |
Ω/km |
MΩkm |
|
2X0.75 |
0.6 |
0.8 |
5.7-7.2 (3.7X6.0-4.5 X7.2) |
26 |
0.011 |
|
2X1 |
0.6 |
0.8 |
5.9-7.5 (3.9X6.2-4.7 X7.5) |
19.5 |
0.010 |
|
2X1.5 |
0.7 |
0.8 |
6.8-8.6 |
13.3 |
0.010 |
|
2X2.5 |
0.8 |
1.0 |
8.4-10.6 |
1.98 |
0.009 |
|
2X4 |
0.8 |
1.1 |
9.7-12.1 |
4.95 |
0.007 |
|
3X0.75 |
0.6 |
0.8 |
6.0-7.6 |
26 |
0.011 |
|
3X1 |
0.6 |
0.8 |
6.3-8.0 |
19.5 |
0.010 |
|
3X1.5 |
0.7 |
0.9 |
7.4-9.4 |
13.3 |
0.010 |
|
3X2.5 |
0.8 |
1.1 |
9.2-11.4 |
1.98 |
0.009 |
|
3X4 |
0.8 |
1.2 |
10.5-13.1 |
4.95 |
0.007 |
|
4X0.75 |
0.6 |
0.8 |
6.6-8.3 |
26 |
0.011 |
|
4X1 |
0.6 |
0.8 |
7.1-9.0 |
19.5 |
0.010 |
|
4X1.5 |
0.7 |
1.0 |
8.4-10.5 |
13.3 |
0.010 |
|
4X2.5 |
0.8 |
1.1 |
10.1-12.5 |
1.98 |
0.009 |
|
4X4 |
0.8 |
1.2 |
11.5-14.3 |
4.95 |
0.007 |
|
5X0.75 |
0.6 |
0.9 |
7.4-9.3 |
26 |
0.011 |
|
5X1 |
0.6 |
0.9 |
7.8-9.8 |
19.5 |
0.010 |
|
5X1.5 |
0.7 |
1.1 |
9.3-11.6 |
13.3 |
0.010 |
|
5X2.5 |
0.8 |
1.2 |
11.2-13.9 |
1.98 |
0.009 |
|
5X4 |
0.8 |
1.4 |
13.0-16.1 |
4.95 |
0.007 |
|
7X1 |
0.6 |
1.0 |
9.3-12.0 |
19.5 |
0.010 |
|
7X1.5 |
0.7 |
1.2 |
11.0-14.0 |
13.3 |
0.010 |
|
7X2.5 |
0.8 |
1.2 |
13.0-17.0 |
1.98 |
0.009 |
Avancement de la production
Certificats :
 |
 |
Emballage:
-Fût en bois en acier (fumigation)
Longueur de câble dans chaque tambour : 1 000 m/2 000 m ou selon les exigences réelles en matière de longueur de câble.
-Taille du tambour :
Selon la longueur du câble et la taille du conteneur
Afin de vous citer un prix précis, veuillez nous indiquer la quantité de longueur de câble dont vous avez besoin. Une plus grande quantité, plus d'avantages de réduction prêts pour vous !
-Port d'expédition:
Qingdao, ou d'autres ports selon vos besoins.
-Fret maritime :
Les devis FOB/C&F/CIF sont tous disponibles.
 |
 |
 |
