1.Produitapplication:
Dans les pièces sèches, humides et mouillées comme câble de soudage pour une utilisation à la machine ou à la main.

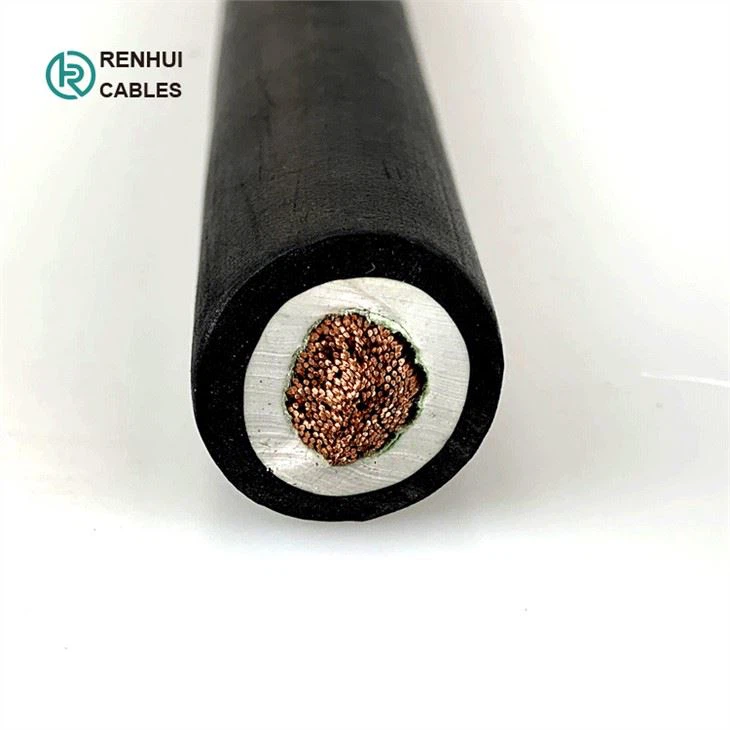

2. Structure du câble
Matériau conducteur : cuivre nu Matériau de revêtement : caoutchouc (CR) EM5 Ignifuge : VDE 0482-332-1-2/IEC 60332-1 Résistant à l'huile : EN 60811-2-1 |
|
3.Wtravaillerccondition :
Température maximale au conducteur : 85 degrés
Max. température de fonctionnement, fixe :-20 - plus 85 degrés
Tension nominale Uo : 100 V
Tension nominale U : 100 V
Tension d'essai : 1 kV
4.PaquetMatériel:
Tambour en bois, Tambour en bois en acier (fumigation)
Longueur de câble dans chaque tambour : 500 m/1 000 m ou selon les exigences réelles en matière de longueur de câble.
5. Détails de spécification :
Conducteur | Numéro de noyau conducteur/diamètre du noyau (mm) | Épaisseur de gaine | Diamètre extérieur moyen (mm) | Résistance du conducteur à 20 degrés | Poids de référence | ||
(kg/km) | |||||||
Section nominale (mm²) | (mm) | Min | Max | Inférieur ou égal à (Ω/km) | YH | YHF | |
10 | 322/0.20 | 1.8 | 7.5 | 9.7 | 1.91 | 146 | 153.51 |
16 | 513/0.20 | 2 | 9.2 | 11.5 | 1.16 | 218.9 | 230.44 |
25 | 798/0.20 | 2 | 10.5 | 13 | 0.758 | 316.6 | 331.15 |
35 | 1121/0.20 | 2 | 11.5 | 14.5 | 0.536 | 426 | 439.87 |
50 | 1596/0.20 | 2.2 | 13.5 | 17 | 0.379 | 592.47 | 610.55 |
70 | 2214/0.20 | 2.4 | 15 | 19.5 | 0.268 | 790 | 817.52 |
95 | 2997/0.20 | 2.6 | 17 | 22 | 0.198 | 1066.17 | 1102.97 |
120 | 1702/0.30 | 2.8 | 19 | 24 | 0.161 | 1348.25 | 1392.55 |
150 | 2135/0.30 | 3 | 21 | 27 | 0.129 | 1678.5 | 1698.72 |
185 | 1443/0.40 | 3.2 | 22 | 29 | 0.106 | 1983.8 | 2020.74 |
