1.Application(Câble plat submersible):
Le câble de pompe submersible est utilisé pour le câble d’alimentation des unités ESP installées sur des puits de pétrole terrestres ou offshore.
2.Structure (câble plat submersible):
Les câbles pour pompe à huile submersible ou unité de pompage peuvent être produits avec différents types et spécifications, la section transversale du conducteur est de 42 mm2 et moins. La température du puits est de 50ºC à 180ºC, la température maximale. La température de fonctionnement continu du conducteur est de 204 ºC. Le matériau isolant qui peut être utilisé est le suivant : PP, EPR, polyimide-F46, XLPE, etc. Le matériau de la gaine intérieure comprend du NBR, un composé de néoprène et de PVC, de l'EPR, des fluoroplastiques, du plomb, etc. Le matériau de la gaine extérieure est comme le ruban en acier galvanisé, le ruban en acier inoxydable, etc.

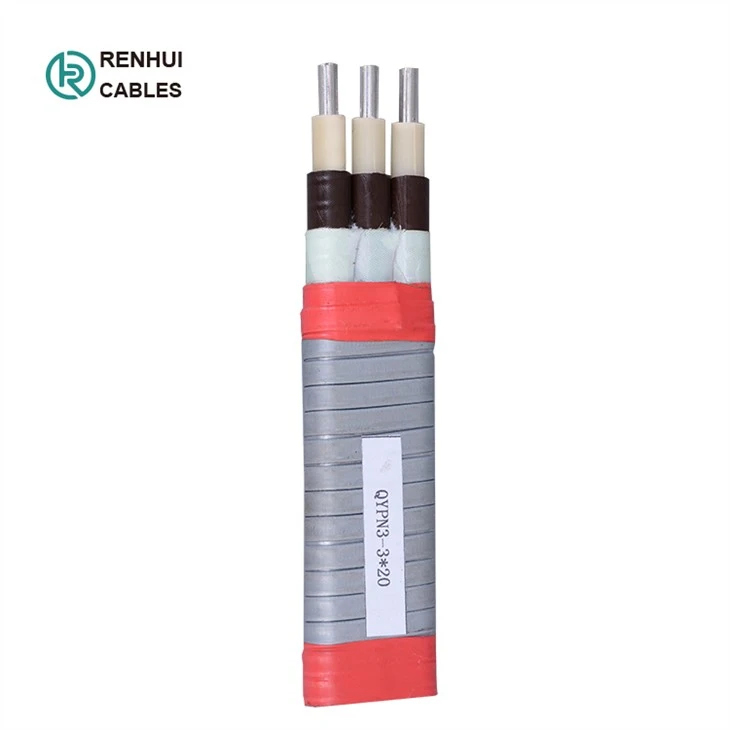

3.Configuration (câble plat submersible):
Conducteur -- Cuivre étamé massif ou toronné
Isolation -- EPDM/EPR
Gaine -- EPDM/EPR
Barrière -- Couche de ruban adhésif ou tressé résistant à l'huile (séparateur)
Armure -- Armure en bande verrouillée en acier galvanisé/acier inoxydable/Monel
Type 3 kV
Numéro AWG | Coupe transversale | Conducteur | Isolation | Épaisseur de la gaine | Dans l'ensemble | Poids de référence |
1 | 3×42.4 | 1/7.35 | 1.9 | 1 | 16×45 | 3544 |
2 | 3×33.6 | 1/6.54 | 1.9 | 1 | 15×43 | 3116 |
4 | 3×21.1 | 1/5.19 | 1.9 | 1 | 14×38 | 2442 |
5 | 3×16.8 | 1/4.62 | 1.9 | 1 | 13×36 | 2211 |
6 | 3×13.3 | 1/4.12 | 1.9 | 1 | 12×34 | 1989 |
7 | 3×10.6 | 1/3.60 | 1.9 | 1 | 11×32 | 1767 |
Type 6KV
Numéro AWG | Coupe transversale | Conducteur | Isolation | Épaisseur de la gaine | Dans l'ensemble | Poids de référence |
1 | 3×42.4 | 1/7.35 | 2.3 | 1 | 16×47 | 3850 |
2 | 3×33.6 | 1/6.54 | 2.3 | 1 | 15×45 | 3320 |
4 | 3×21.1 | 1/5.19 | 2.3 | 1 | 14×40 | 2730 |
5 | 3×16.8 | 1/4.62 | 2.3 | 1 | 13×38 | 2410 |
6 | 3×13.3 | 1/4.12 | 2.3 | 1 | 12×36 | 2100 |
7 | 3×10.6 | 1/3.60 | 2.3 | 1 | 11×34 | 1790 |
