1.Application: câble aérien ABC
Les câbles sont conçus pour les lignes électriques aériennes et les fils d'entrée de pièce avec U0/U jusqu'à et y compris 0,6/1kV, 6/10kV.
Le câble aérien (câble ABC) est un concept très innovant pour la distribution aérienne d'énergie par rapport au système de distribution aérienne à conducteur nu conventionnel. Il offre un niveau de sécurité et de fiabilité plus élevé, des pertes de puissance réduites et une économie ultime du système en réduisant les coûts d'installation, de maintenance et d'exploitation.
2. Normes : câble aérien ABC
ASTM, CEI, NFC, GB/T

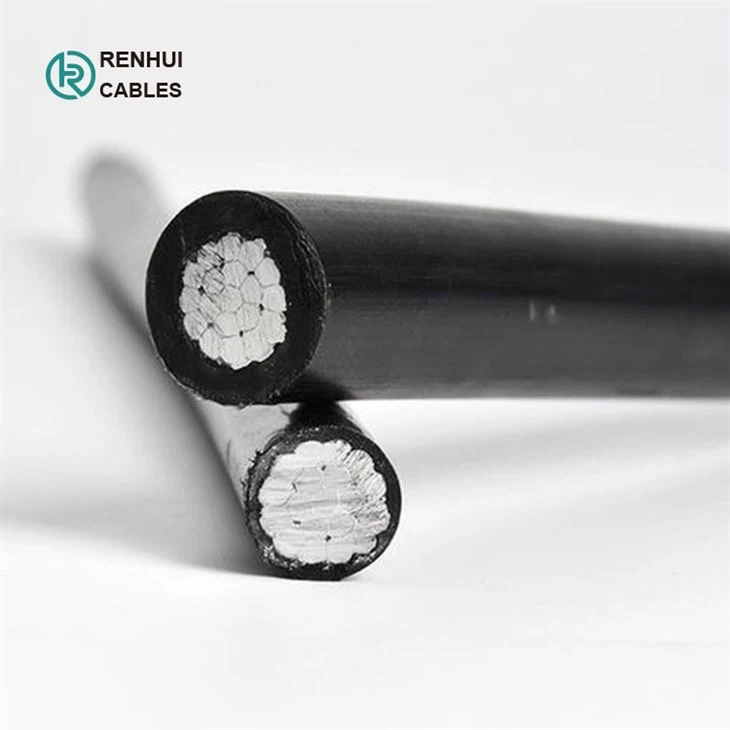

3.Construction et Images détaillées Conducteur: câble aérien ABC
Conducteur en aluminium, torons ronds comprimés (RM). Isolation : XLPE ou PE ou PVC
4.Modèles et descriptions : câble aérien ABC
Câble de dérivation de service :
JKLY : Câble aérien à âme en aluminium isolé PE
JKLYJ : Câble aérien isolé XLPE à âme en aluminium
Câble UD secondaire :
JKLHY : Câble aérien isolé PE à âme en alliage d'aluminium
JKLHYJ : Câble aérien isolé XLPE à âme en alliage d'aluminium
Fil de ligne couvert :
JKY : Câble aérien isolé PE à âme en cuivre
JKYJ : Câble aérien isolé XLPE à noyau de cuivre
Numéro de noyau et zone de section transversale
Y compris 1, 2, 3, 4, 5, 1+1, 2+1, 3+1, 4+1 noyaux et ainsi de suite, de 10 mm2 à 240 mm2 comme suit, 10 mm{{14 }}mm2 25mm2 35mm2 50mm2 70mm2 95mm2 120mm2 150mm2 185 mm2 240m2.
5.Dimensions : câble aérien ABC
|
nombre de conducteurs x section nominale |
maximum. résistance du conducteur |
min. charge de rupture du brin conducteur |
Cote actuelle dans les airs |
Diamètre extérieur |
Poids total |
|
mm² |
Ohm/km |
Kn |
A |
mm |
kg/km |
|
1x 16RM |
1,910 |
2,5 |
72 |
80 |
74 |
|
1x 25 RM |
1,200 |
4,0 |
107 |
90 |
106 |
|
1x 35 RM |
0,868 |
5,5 |
132 |
105 |
138 |
|
1x 50 RM |
0,641 |
8,0 |
165 |
118 |
182 |
|
1x 70 RM |
0,443 |
10,7 |
205 |
130 |
252 |
|
1x 95 RM |
0,320 |
13,7 |
240 |
154 |
333 |
|
1x 120 RM |
0,253 |
18,6 |
290 |
170 |
408 |
|
1x 150 RM |
0,206 |
23,2 |
334 |
190 |
502 |
|
1x 185 RM |
0,164 |
28,7 |
389 |
210 |
611 |
|
1x 240 RM |
0,125 |
37,2 |
467 |
240 |
801 |
|
2x 16 RM |
1,910 |
2,5 |
72 |
156 |
147 |
|
2x 25 RM |
1,200 |
4,0 |
107 |
180 |
208 |
|
2x 35 RM |
0,868 |
5,5 |
132 |
200 |
277 |
|
2x 50 RM |
0,641 |
8,0 |
165 |
235 |
361 |
|
2x 70 RM |
0,443 |
10,7 |
205 |
254 |
505 |
|
2x 95 RM |
0,320 |
13,7 |
240 |
303 |
666 |
|
2x 150 RM |
0,206 |
23,2 |
334 |
380 |
1004 |
|
4x 16 RM |
1,910 |
2,5 |
72 |
188 |
286 |
|
4x 25 RM |
1,200 |
4,0 |
107 |
212 |
430 |
|
4x 35 RM |
0,868 |
5,5 |
132 |
241 |
553 |
|
4x 50 RM |
0,641 |
8,0 |
165 |
278 |
746 |
|
4x 70 RM |
0,443 |
10,7 |
205 |
318 |
1009 |
|
4x 95 RM |
0,320 |
13,7 |
240 |
378 |
1332 |
|
4x 120 RM |
0,253 |
18,6 |
290 |
544 |
1632 |
|
4x 50 + 1x 25 RM |
0,641/1,200 |
8,0/4,0 |
165/107 |
319 |
814 |
|
4x 50 + 1x 35 RM |
0,641/0,868 |
8,5/5,5 |
165/132 |
319 |
845 |
|
4x 70 + 1x 25 RM |
0,443/1,200 |
10,7/4,0 |
205/107 |
360 |
1105 |
|
4x 70 + 2x 25 RM |
0,443/1,200 |
10,7/4,0 |
205/107 |
400 |
1217 |
|
4x 95 + 1x 25 RM |
0,320/1,200 |
13,7/4,0 |
240/107 |
418 |
1438 |
|
4x 95 + 2x 25 RM |
0,320/1,200 |
13,7/4,0 |
240/107 |
420 |
1544 |
|
4x120 + 1x 25 RM |
0,253/1,200 |
18,6/4,0 |
290/107 |
590 |
2050 |
6.Progrès de la production
7.Certificats :
 |
 |
8.Emballage :
-Fût en bois en acier (fumigation)
Longueur de câble dans chaque tambour : 1 000 m/2 000 m ou selon les exigences réelles de longueur de câble.
-Taille du tambour :
Selon la longueur du câble et la taille du conteneur
Afin de vous proposer un prix précis, veuillez nous indiquer la quantité de longueur de câble dont vous avez besoin. Une plus grande quantité, plus d'avantages de réduction prêts pour vous !
-Port d'expédition:
Qingdao, ou d'autres ports selon vos besoins.
-Fret maritime :
Les devis FOB/C&F/CIF sont tous disponibles.
 |
 |
 |
